전고체전지 성능의 핵심, 계면 제어 기술 완벽 분석



전고체전지는 차세대 배터리 기술의 희망으로 불리지만, 상용화를 위해서는 넘어야 할 산이 많습니다. 그중 가장 큰 난제 중 하나가 바로 고체전해질과 전극 사이의 불안정한 '계면(Interface)' 문제인데요. 이 계면에서 발생하는 높은 저항은 전지의 성능을 크게 떨어뜨리는 주범입니다. 오늘은 전고체전지 성능 향상의 핵심 기술인 계면 제어 기술에 대해 깊이 있게 다루어보겠습니다. 계면 저항의 원인부터 이를 해결하기 위한 다양한 기술적 접근까지, 알기 쉽게 풀어드릴게요.

1. 전고체전지 계면 저항, 왜 발생하는가?

전고체전지의 고체전해질과 전극 사이의 계면에서 높은 저항이 발생하는 원인은 크게 네 가지로 요약할 수 있습니다.

• 화학적·전기화학적 불안정성: 고체전해질과 전극(특히 Li 금속 음극 또는 고전압 양극)은 서로 화학적, 전기화학적으로 불안정하여 충·방전 과정에서 예상치 못한 반응이 일어납니다. 이는 계면에서의 저항을 높이는 주요 원인입니다.
• 낮은 접촉면적: 고체와 고체가 만나는 계면은 액체전해질처럼 완벽하게 접촉하기 어렵습니다. 물리적으로 접촉하는 면적이 적을수록 리튬 이온의 이동 경로가 제한되어 저항이 증가합니다.
• 충·방전 시 박리 현상: 충·방전 과정에서 전극의 부피가 팽창하거나 수축하면서 고체전해질과의 접촉 압력이 변하고, 심지어는 계면이 물리적으로 떨어지는(박리) 현상이 발생합니다. 이는 이온 이동을 방해하여 저항을 크게 높입니다.
• 비활성층 형성: 고체전해질과 전극 복합막을 만들 때 서로의 원자가 확산(mutual diffusion)하면서 리튬 이온이 이동하지 못하는 비활성층이 형성되기도 합니다.

2. 계면 저항을 극복하는 세 가지 핵심 기술

이러한 계면 저항을 극복하기 위해 과학자들은 다양한 계면 제어 기술을 연구하고 있습니다. 주요 해결책은 양극/고체전해질 계면 호환성 개선, 접촉면적 및 박리 현상 완화, 음극/고체전해질 계면 안정화입니다.

2.1. 양극 계면 호환성 개선: 완화층(코팅층) 도입

황화물계 고체전해질은 좁은 전기화학적 안정성 범위(1.7~3V)를 가지기 때문에 고전압 양극과 접촉하면 쉽게 분해되는 문제가 있습니다. 충전 시 양극에서 리튬 이온과 전자가 탈리되면서 고체전해질이 분해되어 Co(PO3)2, CoS2, S 등으로 변하고, 이는 곧 계면 저항 증가로 이어집니다.

이를 해결하기 위해 양극 입자 표면에 완화층을 코팅하는 기술이 각광받고 있습니다. 이 코팅층은 고체전해질과 양극 사이의 완충 역할을 하며 다음과 같은 특징을 가집니다.

• 넓은 전기화학적 안정성: 고전압에서도 안정성을 유지하여 고체전해질 분해를 막습니다.
• 높은 이온 전도성 & 낮은 전자 전도성: 리튬 이온은 잘 통과시키고, 전자는 통과시키지 않아 전해질의 분해 반응을 억제합니다.
• 화학적 안정성: 양극과 고체전해질 모두와 반응하지 않아 계면의 안정성을 유지합니다.

주요 완화층 소재로는 Li2SiO3, LiNbO3, LiTaO3 같은 금속 산화물이나 다가음이온(polyanionic) 산화물 조성이 우수한 물질들이 주로 연구되고 있습니다.

2.2. 접촉면적 및 박리 현상 완화: 입자 미세구조 제어

전고체전지는 고체와 고체의 접촉면에서만 리튬 이온이 이동하므로, 접촉면적을 극대화하는 것이 중요합니다.

• 압착 및 성형 (펠렛화): 황화물계 고체전해질의 낮은 탄성계수(20Gpa)를 활용하여 고압으로 압착함으로써 입자 간 공극을 줄이고 접촉을 향상시킵니다. 전극 표면을 고체전해질로 코팅한 후 가압하는 방법도 효과적입니다.

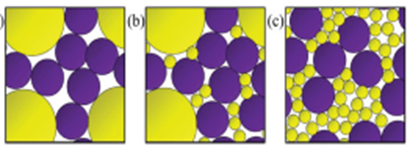

• 다양한 크기의 입자 활용: 크기가 다른 입자들을 혼합하여 사용하면 입자들 사이의 빈 공간(공극)을 최소화하여 접촉률을 높일 수 있습니다.
• 단결정 양극 입자 활용: 다결정 양극은 리튬 이온이 이동할 때 많은 결정 입계를 통과해야 하지만, 단결정은 이러한 입계가 없어 이온 이동이 원활합니다. 또한, 고온·고압 성형 과정에서 미세 균열을 방지하여 기계적 접촉 손실을 막아줍니다.

2.3. 음극 계면 호환성 개선: 인공 계면상(SEI) 형성

전고체전지에 리튬 메탈 음극을 적용하면 에너지 밀도를 획기적으로 높일 수 있습니다. 하지만 리튬 메탈과 고체전해질이 직접 접촉하면 화학적·전기화학적 불안정성으로 인해 계면 저항이 급격히 증가하고, 충·방전 시 고체전해질이 환원되어 셀 성능이 빠르게 저하됩니다.

이 문제를 해결하기 위해 리튬 음극과 고체전해질 사이에 인공적인 SEI(Solid Electrolyte Interphase) 층을 형성하는 연구가 진행 중입니다. 이상적인 SEI 층은 다음과 같은 특성을 가져야 합니다.

• 전자 전도도는 낮고, 이온 전도도는 높아야 함: 전자는 차단하고 리튬 이온은 잘 통과시켜야 합니다.
• 충·방전 시 두께가 안정적으로 유지: 계면 반응이 지속적으로 일어나지 않아 두께가 변하지 않아야 안정적인 성능을 보장할 수 있습니다.

예를 들어, LiPON과 같은 고체전해질을 사용하면 초기에는 안정적인 SEI가 형성되고, 이후 충·방전 사이클 동안 이 SEI 층이 더 이상 성장하지 않아 계면을 안정화시키는 효과를 얻을 수 있습니다.

3. 전고체전지의 성능을 좌우하는 주요 완화층 소재

전고체전지는 고체전해질과 전극 사이의 계면 안정성이 핵심입니다. 특히, 완화층(Coating Layer)은 계면 저항을 줄이고 전지의 수명과 안정성을 높이는 데 중요한 역할을 합니다. 이번 글에서는 전고체전지에 적용되는 주요 완화층 소재와 그 특성을 정리해보았습니다.

3.1. 금속 산화물 기반 완화층

금속 산화물은 전기화학적 안정성과 이온 전도성을 동시에 갖춘 소재로, 고체전해질과 양극 사이의 계면 반응을 억제하는 데 효과적입니다.

• Li2SiO3: 높은 열 안정성과 화학적 안정성
• Li4Ti5O12: 낮은 전자 전도성, 안정적인 계면 형성
• Li3xLa2/3-xTiO3: 우수한 이온 전도성
• Li2ZrO3, LiAlO2, Li3BO3, Li3PO4: 다양한 산화물 계열로 계면 안정화에 기여
• LiNbO3, LiTaO3: 고전압 양극과의 호환성이 뛰어남

3.2. 다가음이온(polyanionic) 산화물

다가음이온 구조는 음이온이 여러 개 결합된 형태로, 전기화학적 안정성이 높고 계면 반응을 억제하는 데 유리합니다. 특히, Li3PO4, Li3BO3 등은 안정적인 완화층 형성에 적합합니다.

3.3. 황화물 고체전해질 기반 완화층

황화물계 고체전해질은 높은 이온 전도성을 갖지만, 전기화학적 안정성이 낮아 계면 반응이 발생하기 쉽습니다. 이를 보완하기 위해 다음과 같은 소재가 사용됩니다.

• Borates 계열: LiBa(B3O5)3 – 계면 안정화에 효과적
• Phosphates 계열: LiH2PO4, LiTi2(PO4)3, LiPO3 – 높은 이온 전도성과 안정성

3.4. 산화물 고체전해질 기반 완화층

산화물 고체전해질은 리튬과의 젖음성이 낮지만, 안정성이 높아 완화층으로 활용됩니다.

• Borates 계열: Li2ZrO3, LiNbO3, LiTaO3 – 계면 저항 감소 및 안정성 향상

4. 결론 및 전망

전고체전지 기술은 현재 액체전해질 기반의 리튬이온전지를 뛰어넘는 차세대 기술로 기대를 모으고 있습니다. 하지만 고체전해질과 전극 사이의 고질적인 계면 저항 문제는 전지의 성능과 수명, 안정성을 좌우하는 핵심적인 과제입니다. 오늘 살펴본 것처럼, 완화층 코팅, 입자 미세구조 제어, 인공 계면상 형성 기술 등 다양한 계면 제어 기술들은 이 문제를 해결하기 위한 중요한 해법들입니다. 앞으로 이 기술들이 더욱 발전한다면 전고체전지의 상용화가 한 발짝 더 가까워질 것입니다.
